概述

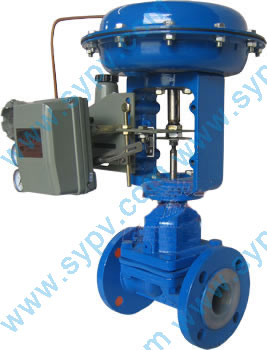

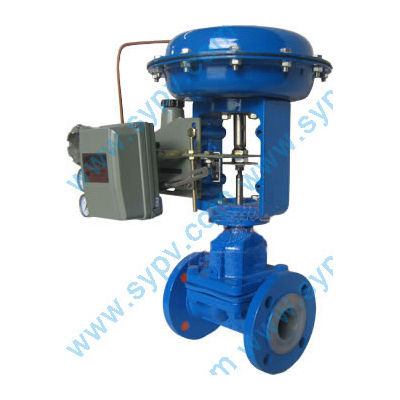

                             ZMAT氣動薄膜隔膜調節閥\ZMBT氣動薄膜隔膜調節閥由多彈簧氣動薄膜執行機構和隔膜閥組成。隔膜閥體流通平滑、節流元件為彈性隔膜閥，閥蓋上無填料函。因而閥流通能力比一般調節閥大且無泄漏，在許用壓差范圍內可作切斷閥用。氣開、氣關作用由正反執行機構實現。 該閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。
                             安裝、使用注意事項
                                1、氣動隔膜閥應垂直安裝于管道上， 體積重量較大的以及使用在振動場合時應加支承和夾固。
                                2、氣動隔膜閥一般應設有旁通管路， 以便在隔膜發生故障或維修時能轉換成旁路操作， 使生產過程正常進行， 在一般不重要場合， 裝設手輪機構后可以省略旁通管路， 以進行手動操作， 同時可限制閥門開度， 當手輪機構停止使用時， 應恢復到原空檔位置， 以利于自控系統的正常進行。
                                3、清洗管道時， 調節應處于最大開度， 以便排除管道內污物。
                                4、如閥體襯有防腐層， 安裝在管道上時，應采用耐腐蝕軟墊， 并注意不使閥體法蘭密封面受損。
                                5、對隔膜及襯里應定期檢查， 防止因腐蝕和破裂而損壞其它零件和造成事故.

主要技術性能指標

公稱通徑mm

15

20

25

40

50

65

80

100

150

200

公稱壓力MPa

0.6   10

行程mm

10

16

25

40

60

流量特性

近似快開型

介質溫度℃

-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型)

法蘭形式

法蘭密封面形式按JB77,其中鑄鐵法蘭按光滑式,鑄鋼法蘭按凹式

閥體材質

PN
                                   (MPa)

0.6,1.6

WCB(ZG230-450) CF3CF8 CF8M

4.0,6.4

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

可調比R

30:1

氣源接頭

M16×1.5


           性能

項目

技術指標

不帶定位器

帶定位器

基本誤差％

±10

±1.5

回差％

8

1.5

死區％

6

0.6

允許泄漏量

襯里材料為聚三氟乙烯隔膜材料
                       為：氯丁橡膠，氟橡膠

10-4×閥額定容量

無襯里材料為，隔膜材料為：氯
                       丁橡膠，氟橡膠

5×10-6×閥額定容量

可配附件

電氣定位器或電/氣轉換器 空氣過濾減壓器　電磁閥　手輪機構等

額定流量系數Kv偏差％

±20



閥體襯里和隔膜材料的組合

閥體材料

襯里材料

隔膜材料

使用溫度

適用場合

鑄鐵HT200

無

氯丁橡膠

0～65℃

無腐蝕性介質，水及研磨劑，泥漿類介質

鑄鐵HT200

聚三氟氯乙烯

氟橡膠

-15～150℃

強酸、強堿、強氧化劑和一般有機溶劑，不適于泥漿介質

鑄不銹鋼
                                   ZG1Cr18Niti

無

氟橡膠

-20～200℃

一般酸、堿有機溶劑等介質



公稱通徑DN(mm)

15

20

25

32

40

50

65

80

100

額定流量系數Kv

8

12

16

28

60

67

90

160

300

公稱壓力(MPa)

1.0

配用執行機構型號

ZMA(B)-2

ZMA(B)-3

ZMA(B)-4

關閉時
                       允許最
                       大壓力
                       MPa

信
                       號
                       壓
                       力
                       MPa

P2=0

120

0.9

0.9

0.40

0.40

0.30

0.2

0.2

0.1

0.05

140

1.0

1.0

0.80

0.80

0.60

0.4

0.4

0.2

0.10

P1=P2

120

0.45

0.45

0.20

0.20

0.15

0.1

0.1

0.05

0.02

140

0.9

0.9

0.40

0.40

0.30

0.2

0.2

0.1

0.05


外形尺寸

公稱通徑
                                   DN(mm)

外形安裝尺寸

A

H

H1

L

ZMAT型

ZMBT型

15

280

479

532

47.5

140

20

479

532

52.5

145

25

479

532

57.5

155

32

325

538

617

67.5

165

40

553

632

72.5

190

50

562

641

80

210

65

410

754

855

90

240

80

100%

876

97.5

270

100

857

958

107.5

335

注：法蘭按JB78-59《鑄鐵法蘭》標準選定


訂貨須知
           訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
           一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
           2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧范圍，4.流量特性，
           5.閥的開關型式，6.閥體、隔膜材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
           二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
           三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
