CH系列電動執行器機構

所屬分類

執行機構系列

電話： 0577-6731 8111

傳真： 0577-6731 7399

產品詳情

CH系列電動執行器機構是回轉形閥門電動裝置,可以通過連接電源的切換實現開、關和中間位置的控制。本公司也生產比例調節式閥門電動裝置，實現對閥門開度的自動調節。

1.功能強勁:智能型、比例式、開關式應有盡有

2.體積小巧:體積僅相當于同類產品的35％左右

3.輕便宜人:重量僅相當于同類產品的30％左右

4.性能可靠:軸承和電氣元件采用進口名牌產品

5.美觀大方:鋁合金壓鑄外殼、精細流暢

6.高強耐磨:特殊銅合金鍛造蝸輪、強度高、耐磨性好

7.安全保證:1500V耐壓,特制線鎖鎖緊電纜線

8.配套簡單:采用單相電源、外接線路特別簡單

9.使用方便:免加油免點檢、防水防銹、任意角度安裝10.保護裝置:雙重限位、過熱保護、過載保護

11.多種速度：全行程時間5~150秒、滿足不同工況的要求

12.特級電線：使用耐熱阻燃電線、受熱不老化、安全可靠

13.防腐防銹：支架、聯軸器、螺釘均采用不銹鋼

14.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表輸出的標準控制信號（4-20mADC/1-5VDC信號等）實現電動閥門開度（位移的智能控制和精確定位）

機型

CH-Δ普通型（開關到位）

CH-ΔS開關觸點信號輸出型

CH-ΔR開度信號反饋型，反饋電位器1KΩ

CH-ΔRS開度信號反饋和觸點信號輸出型

CH-ΔP內置智能模塊（調節型）輸入：4-20MA/1~5VCD標準信號

                                        輸出：4-20MA/1~5VDC標準信號

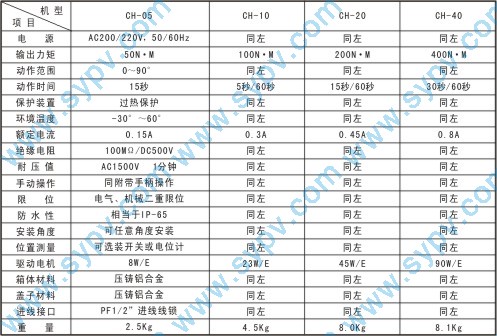

 規格參數





 環境溫度
 功耗表
 　　環境溫度在-30℃～60℃范圍內(環境溫度為零度以下時，在機內加裝除濕加熱器。
           電源電壓
                   ·AC200V±10%50/60Hz
                   ·AC200V±10%50/60Hｚ

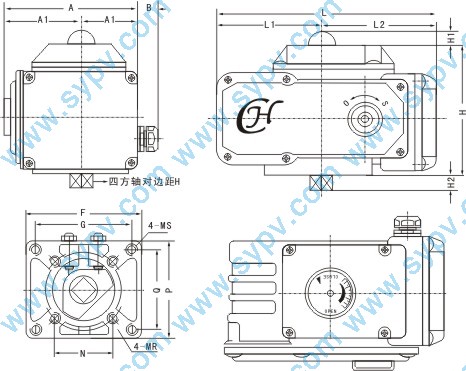

           CH系列電動執行機構外形及連接尺寸表





           CH系列電動執行機構接線圖













（任選功能）
           ·觸點信號輸出R1變換器4~20mADC
           ·開度信號輸出
           ·過力矩保護器（單方向/雙方向；機械式/電子式）
           ·除濕加熱器
           ·調速控制裝置（全開全閉時間在15秒~5分之間可調）
           ·標準型連接支架、連軸器、
           ·高溫型連接支架、連軸器
           ·其它特殊規格，請和公司業務部聯系。


工作原理



       		      將控制盒的輸入信號（4~20mA/1~5V）和開度檢測部（電位器）的開度位置信號進行比較，按消除偏差的方向驅動馬達，在輸入信號的設定位置停止。驅動電機的轉動通過直齒園柱齒輪傳動蝸桿，蝸輪。電機正反方向轉動，輸出軸便順時、逆時直轉動。輸出軸的運動通過齒輪傳到附帶有間隙補償動能的電位計，開度位置行到檢測并反饋到控制盒。以實現輸入信號成比例的輸出軸的位置控制。
