一、概述

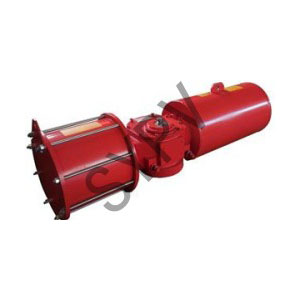

本使用說明書適用于SG系列帶導向桿的撥叉式氣動頭，覆蓋SG14XXX、SG16XXX、SG25XXX、SG30XXX、SG35XXX、SG40XXX、SG48XXX、SG60XXX各規格的雙動作及彈簧復位撥叉式氣動執行機構產品和液動執行機構產品。

二、使用環境條件及應用

環境溫度:標準型氣動頭  -20℃~80℃; 低溫型氣動頭：-40℃~80℃; 高溫型氣動頭：-20℃~120℃

操作壓力: 氣動頭：3~7 Bar;液動頭：30~ 100 Bar

工作介質: 氣動頭：干燥潔凈的壓縮空氣; 液動頭：黏度不大于40CST的液壓油，在環境溫度較低的地區應使用低溫液壓油。

產品可作為球閥、蝶閥、旋塞閥、風閥等90°回轉閥門的自動驅動裝置，廣泛適用于化工、食品及飲料、冶金、海洋平臺、制藥、能源、石油天然氣、造紙及紡織等行業。

三、SG氣動執行機構設計特點：

1、專利設計的平行、雙導向撥叉?zhèn)鲃?dòng)箱可為角行程的閥門提供較高的開啟扭矩

2、平行、雙導向桿可以承受橫向負載并且對活塞桿起到支撐作用

3、組合結構軸承可以提供可靠、平穩的運行，并且延長了執行機構的使用壽命：

4、活塞軸承降低了活塞與缸壁之間的摩擦，可以使氣缸達到自潤滑的效果

5、導向桿鍍層具有高強度抗腐蝕性，使摩擦力降低

6、氣缸壁具有高強度抗腐蝕性和可靠性

7、內置式導向連接桿設計使氣缸結構更為緊密

8、全封閉、全天候防護碳鋼外殼堅固可靠，內部涂層具有防腐功能

9、外部行程限位螺栓在全程90±5°范圍內精確可調

10、低遲滯性和快速響應加強了在調節工況的使用

11、提供非對稱和對稱式撥叉適用于不同特性的閥門

12、特殊涂層可用于海上平臺和強腐蝕的環境中

13、可提供用于酸性氣體的特殊材料

四、技術參數

1、氣源壓力：低壓（0.3-1MPa）；

2、氣源介質：空氣、氮?dú)饣蚍撬嵝詺怏w(凈化天然氣)

3、輸出扭矩：單作用1000-250000Nm,雙作用100-550000Nm

4、作用方式：單、雙作用

5、手動  液壓式手動泵、可提供獨立測試功能的液壓手動裝置

6、適用環境：標準范圍：-30至100℃（-20至210℉）可選范圍：-55至150℃（-65至300℉

7、執行機構防護等級 IP68 全天候戶外

8、防爆等級：Exd IIC T4/T6

9、不銹鋼氣控箱：防護等級IP65

10、電氣附件：電磁閥、限位開關盒、位置變送器、接線盒

11、應用：開關、調節、ESD、快速關斷、保位調節

12、適用閥門類型：90°角行程,球閥、蝶閥、旋塞閥或風門擋板.

五、安裝、配管

1、安裝環境應盡量避免在露天、高溫、低溫、潮濕和有腐蝕的地方，否則應進行適當?shù)谋Ｗo(hù)；

2、電氣附件連接配管一般采用銅管和不銹鋼管，盡量避免振動，振動容易造成配管松動、破損引起泄漏，

振動劇烈時應采取保護措施，由于運輸和轉移過程中有可能發生振動或磕碰，在使用前應檢查氣源管路

上各接頭是否松動或有泄漏現象，若有則需要擰緊至沒有泄漏為止。

3、電氣附件配管規格：

各規格氣動頭的進氣口不同，進氣口從RC3/8”到RC2”不等，用戶應根據具體要求決定所配管路的大小，氣動頭的進氣口的大小根據氣缸大小而設定

4、需要高速開啟或關閉時，應配較大的銅管或不銹鋼管，從壓縮機或儲氣罐到驅動部的配管，用同等大小的銅管、不銹鋼管或金屬軟管；

5、氣動操作介質為過濾后的干燥空氣，露點在-15℃以下需要除濕；液動執行器操作介質為過濾后的抗磨液壓油L-HMM22，L-HM32。
