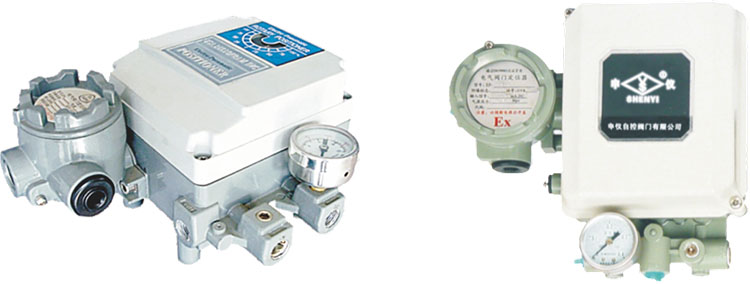

概述

EP-7000系列電氣動閥門定位器可與氣動調節閥、氣動球閥、氣動蝶閥等配套使用，將電動調節器的直流電流信號轉換成氣壓力，控制閥門動作，同時根據閥門的位移或轉角進行反饋，從而構成閉環控制回路，用以提高閥門的控制精度�？朔�真料函與閥桿的摩擦力�？朔�介質壓差對閥門不平衡力，提高閥門動作速度�？蓪�(shí)現分程控制（段幅信號），可改變閥的作用方式，可控制非標準操作壓力各類型氣動執行機構。

特點

1、適用范圍廣:本定位器的放大器既適用于單作用型執行器，也適用于雙作用執行器。

2、氣動功率大，動作速度快，力平衡采用多回路，不易振蕩，動作性能穩定。

3、本定位器具有正反作用的作用方式，可簡單方便地調換安裝校正。

4、一般定位器的恒節流孔經常會阻塞不通，導致定位器不正常工作的現象很多，而本定位器設計制造的恒節流孔機構，通針可以動作，方便疏解通孔，保持工作氣路暢通無阻。

5、本定位器的外殼防護等級為IP65。

6、結構緊湊，精密可靠。本產品零部件精密壓鑄，外型及內部結構工藝精致。各機構經優化組合設計，整體結構緊湊，采用不銹鋼緊固件和先進的噴涂工藝處理、生產制造標志永久性等，具備了良好的防腐性能。

7、調校簡單，安裝方便:本定位器不需打開外殼亦可實現調整零點，行程范圍調節方便，范圍寬度大。定位器表殼（罩蓋）用兩只不銹鋼螺釘緊固，安裝打開可靠方便，表殼（罩蓋）螺釘無散亂脫落和咬死現象。在定位器底面設有安裝用的螺孔和根據要求附配過渡聯接的安裝板，從而可以適用于各種氣動執行機構的方便地安裝。

工作原理

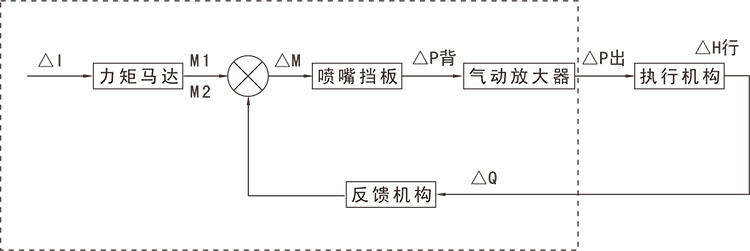

定位器是按力矩平衡原理設計工作的，其工作原理方框圖見上圖

△I:輸入電流

M1:電磁力矩

M2:反饋力矩

△M:電磁力矩增加

△P背:噴嘴擋板背壓力增加AP出:輸出壓力增加

△H行:閥門行程增加

△Q:反饋轉角增加
