概述

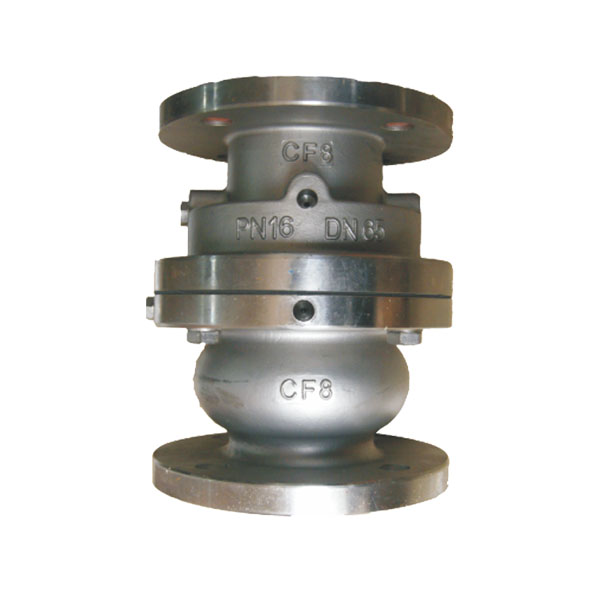

氣動梭閥外觀小巧，結構緊湊，便于維修，又具有節能環保優良性能的氣體管道控制系統——QGES新型氣動快開閥門。目前這種新產品已投入小批量生產，并交付石油，化工，冶金，空分設備等客戶使用。

QGES氣動快開閥是將閥門的密封機構與控制系統（氣動執行器）有機連成一體，從而保證了靈敏的控制性能，能實現0.3秒快速開啟與快速關閉，閥門只有一個密封面，制造工藝好，便于維修。閥座與閥芯關閉過程中能自動對正，從而實現安全可靠的密封效果。優化設計確保了百萬次的使用壽命，是氣體管路自動控制的理想設備。

特點

1、執行機構與閥一體化設計，雙作用形式。

2、結構緊湊，體積小。

3、機構合理，正、反流壓降均衡，介質流向不受限制。

4、開關具備現場指示。

5、切換速度快。

6、軟密封，泄露量等于零。

7、可配加電磁閥門等附件。

技術性能

1、公稱壓力:1.6、2.5 （ Mpa )

2、流阻系數:0.04~0.06

3、控制氣源壓力:0.3~0.6 ( Mpa )

4、耗氣量:22-3450ml/次

5、切換時間:0.3~0.5 ( s )

6、閥體材料:WCB,CF8,CF8M

7、密封材料:硅橡膠/聚四氟乙稀氟橡膠

8、使用溫度:-80℃~180℃
